在现代工业自动化领域中，行程开关作为一种重要的控制元件，发挥着至关重要的作用。
其工作原理及作用对于保障设备正常运行、提高生产效率具有重要意义。
本文将详细解析行程开关的工作原理，并探讨其在实际应用中的作用。

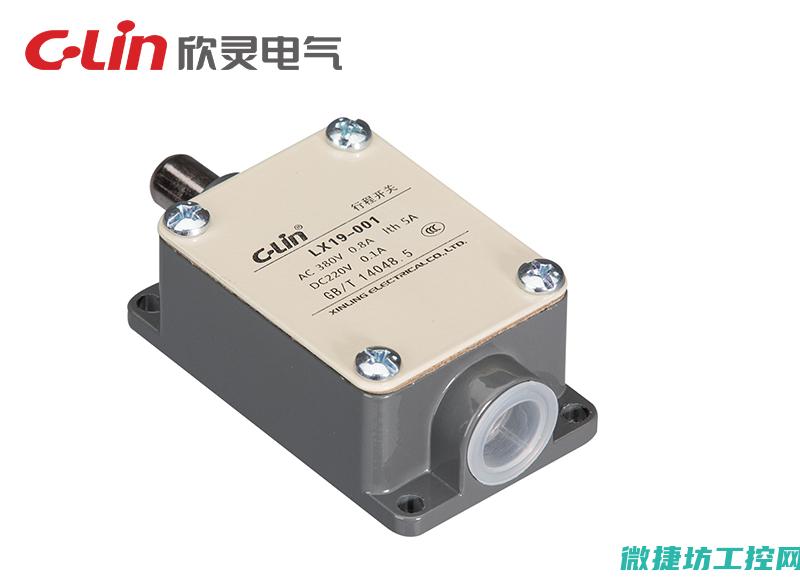

行程开关是一种通过机械触头接触位置变化来实现电路通断的开关。
其基本构造包括触点、弹簧、外壳等部分。
当行程开关受到外部机械力作用时，其内部的触点会发生位移，从而改变电路的状态。
行程开关的工作原理可以概括为：当外部机械设备运动到指定位置时，与行程开关的触点发生接触或分离，触发开关动作，实现电路通断。
这一过程中，弹簧起到关键作用，它会产生恢复力，使触点在动作后能够自动复位。
行程开关的工作过程可以分为三个阶段：准备阶段、触发阶段和反馈阶段。
1. 准备阶段：在设备未到达指定位置时，行程开关处于准备状态，触点保持原始位置，电路处于断开状态。
2. 触发阶段：当设备运动到指定位置时，与行程开关的触点发生接触，触发开关动作，使电路闭合。
3. 反馈阶段：行程开关动作后，通过内部机械结构将触点复位，电路断开，同时向控制系统发送反馈信号，表示设备已到达预定位置。
1. 控制设备行程：通过设定行程开关的触发点，可以控制设备的运动位置和行程范围，从而确保设备在预定位置停止或启动。
2. 保护设备安全：行程开关可以在设备运动到危险区域时及时切断电源，防止设备损坏或人员受伤。
3. 实现自动化控制：通过与其他控制元件配合，行程开关可以实现设备的自动化控制，提高生产效率和产品质量。
4. 监控和反馈：行程开关可以向控制系统发送反馈信号，反映设备的实际位置和运动状态，为控制系统的监控和调试提供重要信息。
1. 数控机床：通过设定行程开关，控制机床的移动范围和加工精度，实现自动化加工。
2. 自动化生产线：行程开关用于控制生产线上各个设备的运行顺序和位置，确保生产流程的顺畅进行。
3. 物料传输系统：在物料传输系统中，行程开关用于控制传输带的启停和传输距离，防止物料堆积和传输错误。
4. 机器人运动控制：行程开关在机器人运动中起到关键作用，控制机器人的运动轨迹和停止位置，实现精确运动控制。
1. 触发方式：根据实际需求选择机械触发或感应触发方式。
2. 触点类型：根据设备要求选择适当的触点类型，如常开触点或常闭触点。
3. 环境条件：考虑工作环境、温度、湿度等因素对行程开关的影响。
1. 定期检查触点磨损情况，及时更换磨损严重的触点。
2. 保持行程开关的清洁，防止灰尘和杂物影响其正常工作。
3. 定期检查接线是否松动或脱落，确保电路连接可靠。
行程开关作为工业自动化领域中的重要控制元件，其工作原理及作用对于保障设备正常运行和提高生产效率具有重要意义。
通过深入了解行程开关的工作原理、作用及选型维护知识，可以更好地应用行程开关于实际生产中，为工业自动化的发展做出贡献。
行程开关 一般有2个触点 一个是常开 一个是常闭 你可以把这两个点串联到你的控制回路中即 行程开关动作 接触器启动或者是断开 一般是简单的接法就是 电源接行程开关的常闭-接触器线圈- 行程开关到位常闭点断开接触器线圈失点断开 具体接法有好多种 大概意思就这样
PLC ( Programmable Logical Controller)可编程控制器在机电领域用的很广，大部分设备或产线的自动化控制会用PLC单元或总线来完成。 现在的PLC编程，不管是三菱的还是西门子的，都很少用编程器了，都是直接在电脑上用专用软件完成。 所以，电脑的使用知识就不用说了，另外，必须要了解工业传动过程，还要有比较好的电工电子学的基础，理解继电器的工作原理，知道各种传感器的信号特点和应用,要实现PLC总线结构的应用，还要知道必要的通讯知识PLC 也叫可编程控制器，要学好PLC的编程首先得学会PLC的组成和结构特点。 PLC输入、输出和控制器三部分组成，控制器是核心，输入、输出是关键。 输入、输出有数字信号和模拟信号两种，模拟信号的编程比较复杂。 PLC是很简单的啊,梯形图一目了然,那个常开,哪个长闭,还有定时,都不用象单片机里一样再设定了,而且抗干扰能力也强,你要学,再弄懂程序含义后建议多看别人写的程序,对你帮助很大,再说,PLC的内核就是单片机,另外你实在看不懂不是还有语句表吗,和汇编有点接近,可以试试。 既然是从零开始，那就要学得非常仔细，因为细节决定许多问题，在由就是要学好硬件知识，这是学PLC变程的基础。 然后一定要自己做实验，把上面的例子都做了，千万不要觉得辛苦，因为你是从零开始的。 学编程还需要一点点天赋，悟性一定要好，平时可以再看看相关的论文，不一定要看懂，看出来他想干什莫就行了。 要想学好PLC，首先必须把低 PLC编程压电器（电力拖动）的基础学扎实，那么什么是低压电器呢？低压电器通常是指工作交流电压小于1200V，直流电压小于1500V的电路起控制作用的电路叫做低压电器．一 低压电器的的分类：1．按其用途或或所控制对象分类：(1)低压配电电器 这类电器包括刀开关，转换开关，熔断器和自动开关等.主要用于低压配电系统中,要求在系统发生故障的情况下动作准确,工作可靠.（2）低压控制电器 包括接触器，控制继电器，主令开关，启动器和电磁铁等．主要用于电力拖动自动控制系统和用电系统中，要求寿命长，体积小且工作可靠．2.低压电器按动作方式分类：（1）自动电器 自动电器是按照外来的信号或某个物理量的变化而自动动作的电器，如接触器，继电器等.（2）非自动电器 是通过人工或外力直接而操作而动的电器，如按钮行程开关等．3.按电器的执行机能分类：按电器的执行机能可分为有触点电器和无触点电器．有触点的电器包括开关，按钮等．无触点电器有晶闸管，IGBT管等．二 主令电器主令电器属于控制电器，是用来发在指令的低压操作电器．（1） 控制按钮控制按钮是一种结构简单，应用广泛的主令电器．由按钮帽，复位弹簧，桥式触点和外壳组成．（2） 常开和常闭定义：断开时叫常开（动合），接通时叫常闭（动断）控制按钮在外力的作用下，首先断开常闭触点，然后在接通常开触点．复位时，常开触点先断开，常闭触点后闭合．一般以红色表示停止按钮，绿色表示启动按钮．（3） 行程开关行程开关又称限位开关，一般由执行元件，操作及外壳组成，行程开关的种类很多，按结构分直动式，微动式，滚动式．（4） 霍而接近开关开关的结构工作原理它主要由霍而元件，稳压电路，放大器，施密特触发器OC门等电路构成，通常集成在一个芯片上．当外加磁场强度超过规定的工作点时，OC门由高电阻态变为导通状态，输出变为低电平，当外加磁场强度低于释放点时，OC门重新变为高阻态，输出高电平．那什么是霍尔接进开关？定义：在一的距离（几毫米至十几毫米）内检测物体有无的传感器称为接进开关．（5）光电开关光电开关是用来检测物体靠近，通过等状态的光电传感器．光电开关可分为遮断型和反射型．PLC在工业自动化中现已经成了必不可少的一部分，它的应用较为广泛，因它的使用简单，稳定性好，功能比较强大，价格也为适中，他比一般的工控系统的成本相比要低的多，编程也较为方便，它可以用于温度、逻辑、湿度、压力、比量、运算、人机等很多种控制系统中，现代工业中80%都使用PLC控制的；如果PLC学好了找份好点的工作也并不为难事。 学习不是很难，对设备和自动化有些灵性就没问题。 学好了三菱或西门子的PLC以后工作很好找，因为PLC在工业控制上应用很广，可以在提供自动化设备的厂家工作，也可以在应用自动化设备的厂家工作，还可以专门做软件和系统设计，只要你能独挡一面，薪金很高的！在北京、天津就可以，天津的环境和机会更多些
液面检测传感器工作原理
液面检测传感器
他实际就是一个接近开关，接近开关工作原理电感式接近开关工作原理 电感式接近开关属于一种有开关量输出的位置传感器，它由LC... 这种接近开关所能检测的物体必须是金属物体。 电容式接近开关系列 电容式接近开关亦属于一种具有开关量...接近开关又称无触点行程开关,它除可以完成行程控制和限位保护外,还是一种非接触型的检测装置,用作检测零件尺寸和测速等,也可用于变频计数器、变频脉冲发生器、液面检测传感器控制和加工程序的自动衔接等。 特点有工作可靠、寿命长、功耗低、复定位精度高...
这是一个磁感应开关是一个常开点,气缸内部的活塞上下有磁环,当活塞运动到开关位置时磁性使开关闭合
