随着科技的飞速发展，电子设备在我们的日常生活中扮演着越来越重要的角色。
微动开关作为电子设备中的关键组件之一，其性能与可靠性对于设备的正常运行至关重要。
本文将详细介绍微动开关在电子设备中的关键作用，以及其电路图中的符号表示，帮助读者更好地理解和应用微动开关。

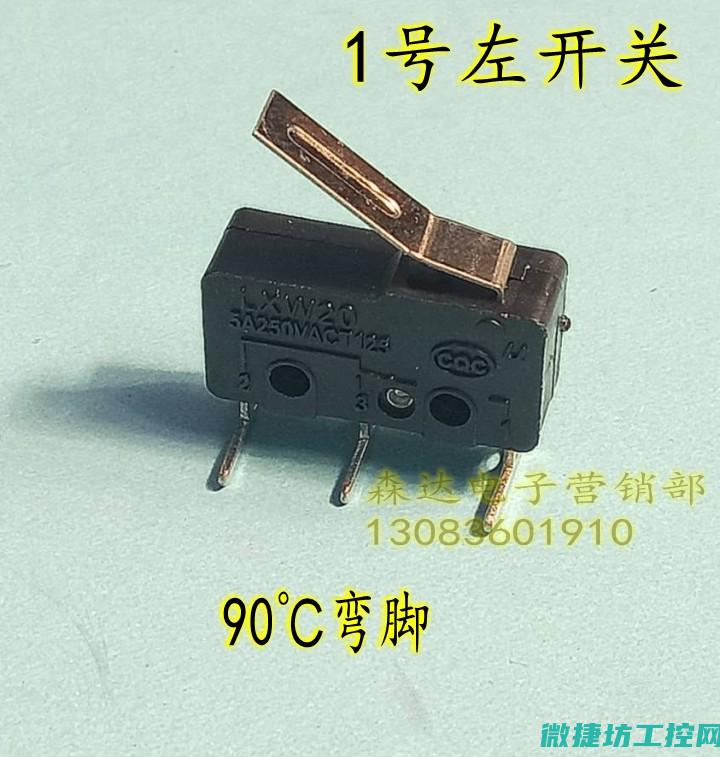

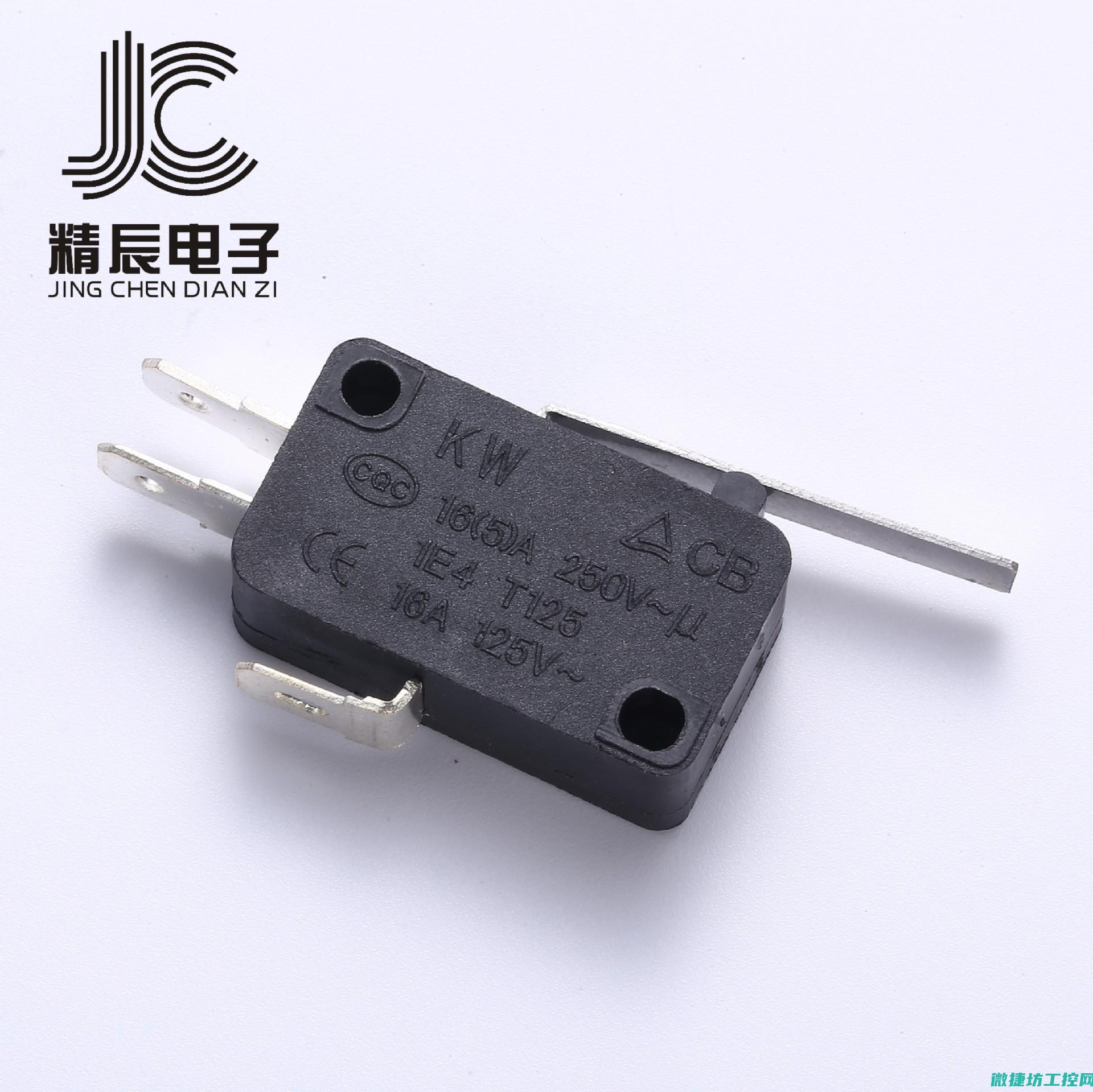

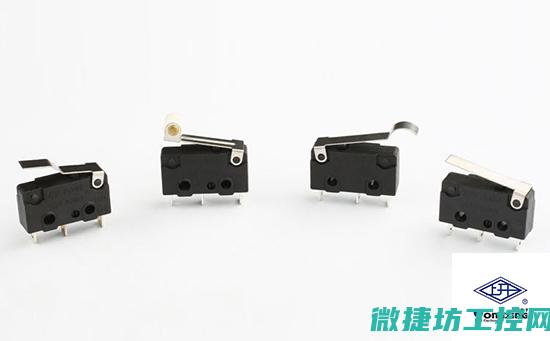

微动开关是一种小型开关设备，具有微小的动作距离和触觉反馈。
它可以在按下或释放时完成电路的开关动作，从而实现设备的控制功能。
微动开关具有体积小、重量轻、操作寿命长、可靠性高等特点，广泛应用于电子设备、仪器仪表、通信设备、家用电器等领域。
1. 控制功能：微动开关的主要功能是控制电子设备的开关状态。通过按下或释放开关，可以实现设备的启动、停止、复位等操作，从而控制设备的运行。
2. 信号传输：微动开关在电子设备中扮演着信号传输的重要角色。当开关动作时，它会将动作信号传输到设备的控制单元，从而实现设备的功能。
3. 安全性保障：微动开关的可靠性对于电子设备的安全性至关重要。在一些需要高可靠性的设备中，如航空航天、汽车等，微动开关的故障可能会导致严重的后果。因此，微动开关的可靠性和性能对于保障设备的安全性具有重要意义。
微动开关在电路图中通常用一个特殊的符号来表示，以便工程师和技术人员能够快速地识别和理解电路。
微动开关的符号通常包括两个部分：开关本身和连接线路。
符号中的开关部分通常是一个矩形或圆形的图形，表示开关的外观。
连接线路部分则表示开关的触点，通常包括进入线和出线两个端口。
在不同的电路图中，微动开关的符号可能会有所不同。
因此，在识别和使用微动开关符号时，需要结合具体的电路图进行识别。
同时，还需要了解符号所代表的具体含义，如常开触点、常闭触点等，以便正确地应用微动开关。
1. 在计算机鼠标中的应用：计算机鼠标中的微动开关用于实现鼠标的点击功能。当用户点击鼠标时，微动开关会完成电路的开关动作，从而实现计算机的点击操作。
2. 在家用电器中的应用：微动开关在家用电器中广泛应用于各种控制功能，如电源开关、定时器等。通过微动开关的实现，用户可以方便地控制家用电器的运行和停止。
3. 在汽车中的应用：汽车中的微动开关用于控制各种功能，如车门开关、车窗升降等。微动开关的可靠性和性能对于汽车的正常运行和安全性能具有重要意义。
微动开关在电子设备中扮演着重要的角色。
它不仅实现了设备的控制功能，还保障了设备的安全性和可靠性。
同时，了解微动开关在电路图中的符号表示，对于工程师和技术人员来说也是非常重要的。
通过本文的介绍，读者应该对微动开关有了更深入的了解，从而更好地应用微动开关于实际工程中。
常用电气元件文字符号表序号 名称 符号 序号 名称 符号1 发电机 G 40 电压小母线 WV2 电动机 M 41 控制小母线 WCL3 控制变压器 TC 42 事故音响小母线 WFS4 自耦变压器 TA 43 预告音响小母线 WPS5 整流变压器 TR 44 闪光小母线 WF6 稳压器 TS 45 直流母线 WB7 电压互感器 TV 46 电压继电器 KV8 电流互感器 TA 47 电流继电器 KA9 熔断器 FU 48 时间继电器 KT10 断路器 QF 49 中间继电器 KM11 隔离开关 QS 50 信号继电器 KS12 负荷开关 QL 51 闪光继电器 KFR13 刀开关 QK 52 差动继电器 KD14 刀熔开关 QR 53 接地继电器 KE15 交流接触器 KM 54 控制继电器 KC16 电阻器 R 55 热继电器（热元件） KH17 压敏电阻器 RV 56 控制、选择转换开关 SA18 启动电阻器 RS 57 行程开关 ST19 制动电阻器 RB 58 微动开关 SS20 电容器 C 59 限位开关 SL21 电感器、电抗器 L 60 按钮 SB22 变频器 U 61 合闸按钮 SBC23 压力变换器 BP 62 分闸按钮 SBS24 温度变换器 BT 63 试验按钮 SBT25 避雷器 F 64 合闸线圈 YC26 黄色指示灯 HY 65 跳闸线圈 YT27 绿色指示灯 HG 66 接线柱 X28 红色指示灯 HR 67 连接片 XB29 白色指示灯 HW 68 端子板（排） XT30 蓝色指示灯 HB 69 插座 XS31 照明灯 EL 70 插头 XP32 蓄电池 GB 71 电流表 PA33 加热器 EH 72 电压表 PV34 光指示器 HL 73 有功电度表 PJ35 声音报警器 HA 74 无功电度表 PJR36 二极管 VD 75 有功功率表 PW37 三极管 V 76 无功功率表 PR38 晶闸管 VT 77 功率因数表 PPF39 电位器 RP 78 频率表 PF
电阻
1． 电阻(R)：表示导体对电流的阻碍作用。(导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小)。
2． 电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)。 1兆欧=103千欧； 1千欧=103欧。
3． 决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的：材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
4． 变阻器：(滑动变阻器和变阻箱)
(1)滑动变阻器：
① 原理：改变电阻线在电路中的长度来改变电阻的。
② 作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③ 铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。
④ 正确使用：A应串联在电路中使用；B接线要“一上一下”；C通电前应把阻值调至最大的地方。
(2)变阻箱：是能够表示出电阻值的变阻器。
欧姆定律
1． 欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2． 公式： （ ） 式中单位：I→安(A)；U→伏(V)；R→欧(Ω)。1安=1伏/欧。
3． 公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。
4． 欧姆定律的应用：
① 同一个电阻，阻值不变，与电流和电压无关 但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I）
② 当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）
③ 当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）
5． 电阻的串联有以下几个特点：（指R1，R2串联）
①电流：I=I1=I2（串联电路中各处的电流相等）
②电压：U=U1+U2（总电压等于各处电压之和）
① 电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR
② 分压作用： = ；计算U1、U2，可用：
；
③ 比例关系：电流：I1∶I2=1∶1
（Q是热量）
6． 电阻的并联有以下几个特点：（指R1，R2并联）
①电流：I=I1+I2（干路电流等于各支路电流之和）
②电压：U=U1=U2（干路电压等于各支路电压）
③电阻： （总电阻的倒数等于各并联电阻的倒数和）或 。 如果n个阻值相同的电阻并联，则有R总= R
④分流作用： ；计算I1、I2可用： ；
⑤比例关系：电压：U1∶U2=1∶1
（Q是热量）
第七章、电功率
1． 电功（W）：电流所做的功叫电功，
2． 电功的单位：国际单位：焦耳。常用单位有：度（千瓦时），1度=1千瓦时=3.6×106焦耳。
3． 测量电功的工具：电能表（电度表）
4． 电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。
5． 利用W=UIt计算电功时注意：①式中的W.U.I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。
6． 计算电功还可用以下公式：W=I2Rt ；W=Pt；
7． 电功率（P）：电流在单位时间内做的功。单位有：瓦特(国际)；常用单位有：千瓦
8． 计算电功率公式： （式中单位P→瓦(w)；W→焦；t→秒；U→伏（V）；
I→安（A）
9． 利用 计算时单位要统一，①如果W用焦、t用秒，则P的单位是瓦；②如果W用千瓦时、t用小时，则P的单位是千瓦。
10．计算电功率还可用右公式：P=I2R和P=U2/R
11．额定电压（U0）：用电器正常工作的电压。
12．额定功率（P0）：用电器在额定电压下的功率。
13．实际电压（U）：实际加在用电器两端的电压。
14．实际功率（P）：用电器在实际电压下的功率。
当U > U0时，则P > P0 ；灯很亮，易烧坏。
当U < U0时，则P < P0 ；灯很暗，
当U = U0时，则P = P0 ；正常发光。
（同一个电阻或灯炮，接在不同的电压下使用，则有 ；如：当实际电压是额定电压的一半时，则实际功率就是额定功率的1/4。例“220V100W”是表示额定电压是220伏，额定功率是100瓦的灯泡如果接在110伏的电路中，则实际功率是25瓦。）
15．焦耳定律：电流通过导体产生的热量跟电流
的二次方成正比，跟导体的电阻成正比，跟
通电时间成正比。
16．焦耳定律公式：Q=I2Rt ，（式中单位Q→焦；
I→安(A)；R→欧(Ω)；t→秒。）
17．当电流通过导体做的功(电功)全部用来产生热
量(电热)，则有W=Q，可用电功公式来计算Q。
（如电热器，电阻就是这样的。）
生活用电
1． 家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2． 两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。如果测电笔中氖管发光，则所测的是火线，不发光的是零线。
3． 所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。
4． 保险丝：是用电阻率大，熔点低的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5． 引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。
6． 安全用电的原则是：①不接触低压带电体；②不靠近高压带电体。
7． 在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，螺丝口灯座的螺旋套要接在零线上。
第八章 电和磁
磁场
1． 磁性：物体吸引铁、镍、钴等物质的性质。
2． 磁体：具有磁性的物体叫磁体。它有指向性：指南北。
3． 磁极：磁体上磁性最强的部分叫磁极。
①． 任何磁体都有两个磁极，一个是北极（N极）；另一个是南极（S极）
②． 磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
4． 磁化：使原来没有磁性的物体带上磁性的过程。
5． 磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。
6． 磁场的基本性质：对入其中的磁体产生磁力的作用。
7． 磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
8． 磁感线：描述磁场的强弱和方向而假想的曲线。磁体周围的磁感线是从它北极出来，回到南极。（磁感线是不存在的，用虚线表示，且不相交）
9． 磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。
10．地磁的北极在地理位置的南极附近；而地磁的
南极则在地理位置的北极附近。(地磁的南北极
与地理的南北极并不重合，它们的交角称磁偏
角，这是我国学者：沈括最早记述这一现象。）
电生磁
11．奥斯特实验证明：通电导线周围存在磁场。
12．安培定则：用右手握螺线管，让四指弯向螺线
管中电流方向，则大拇指所指的那端就是螺线
管的北极（N极）。
13．安培定则的易记易用：入线见，手正握；入线不见，手反握。大拇指指的一端是北极(N极)。
（注意：入的电流方向应由下至上放置）如
14．通电螺线管的性质：①通过电流越大，磁性越强；②线圈匝数越多，磁性越强；③插入软铁芯，磁性大大增强；④通电螺线管的极性可用电流方向来改变。
15．电磁铁：内部带有铁芯的螺线管就构成电磁铁。
16．电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变。
17．电磁继电器：实质上是一个利用电磁铁来控制的开关。它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。还可实现自动控制。
磁场对电流的作用
1． 磁场对电流的作用：通电导线在磁场中要受到磁力的作用。是由电能转化为机械能。应用是制成电动机。
2． 通电导体在磁场中受力方向：跟电流方向和磁感线方向有关。（左手定则）
3、直流电动机原理：是利用通电线圈在磁场里受力转动的原理制成的。
磁生电
1、电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流。
2、产生感应电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动。
3、感应电流的方向：跟导体运动方向和磁感线方向有关。（右手定则）
4、电磁感应现象中是机械能转化为电能。
5、发电机的原理是根据电磁感应现象制成的。交流发电机主要由定子和转子。
6．交流电：周期性改变电流方向的电流。
7．直流电：电流方向不改变的电流。
下面是【字符电路图符号大全】，供参考查阅。 例如：KM表示中间继电器，QM表示电动机保护开关。 AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器 ； 瞬时有或无继电器；交流继电器 KV电压继电器 L 线路QF 断路器 QS 隔离开关 QM电动机保护开关 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器 KT——延时 有或无继电器 SB——按钮开关 SA 转换开关 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线电缆母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPAYA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 光电池热电传感器 B 压力变换器 BP 温度变换器 BT速度变换器 BV 时间测量传感器 BT1BK 液位测量传感器 BL 温度测量传感器 BHB
