变频器报故障09分析及处理办法变频器报过流怎么处理

一、引言

在现代工业中，变频器作为重要的电力控制设备，广泛应用于电机驱动系统中。
其通过改变电源频率，实现对电机的速度控制，提高生产效率和能源利用效率。
在变频器运行过程中，有时会出现故障报警，其中故障代码09表示过流。
过流故障是变频器运行中较为常见的一种故障，若不及时处理，可能会对设备造成损坏。
本文将详细介绍变频器报故障09的原因、诊断方法以及处理措施。

二、变频器报故障09原因分析

1. 负载过重：当电机所带负载过重时，电流会增大，超过变频器的额定电流，导致过流故障。
2. 外部短路：变频器输出侧出现短路或接地故障，导致电流急剧增大。
3. 电机故障：电机内部短路、绕组损坏或轴承损坏等故障可能导致电流异常增大。
4. 变频器参数设置不当：如V/F曲线设置不当、限流电阻设置不当等，可能导致变频器运行过程中的电流异常。
5. 环境因素：如电网电压波动、温度过高等环境因素也可能影响变频器的正常运行，导致过流故障。

三、故障诊断方法

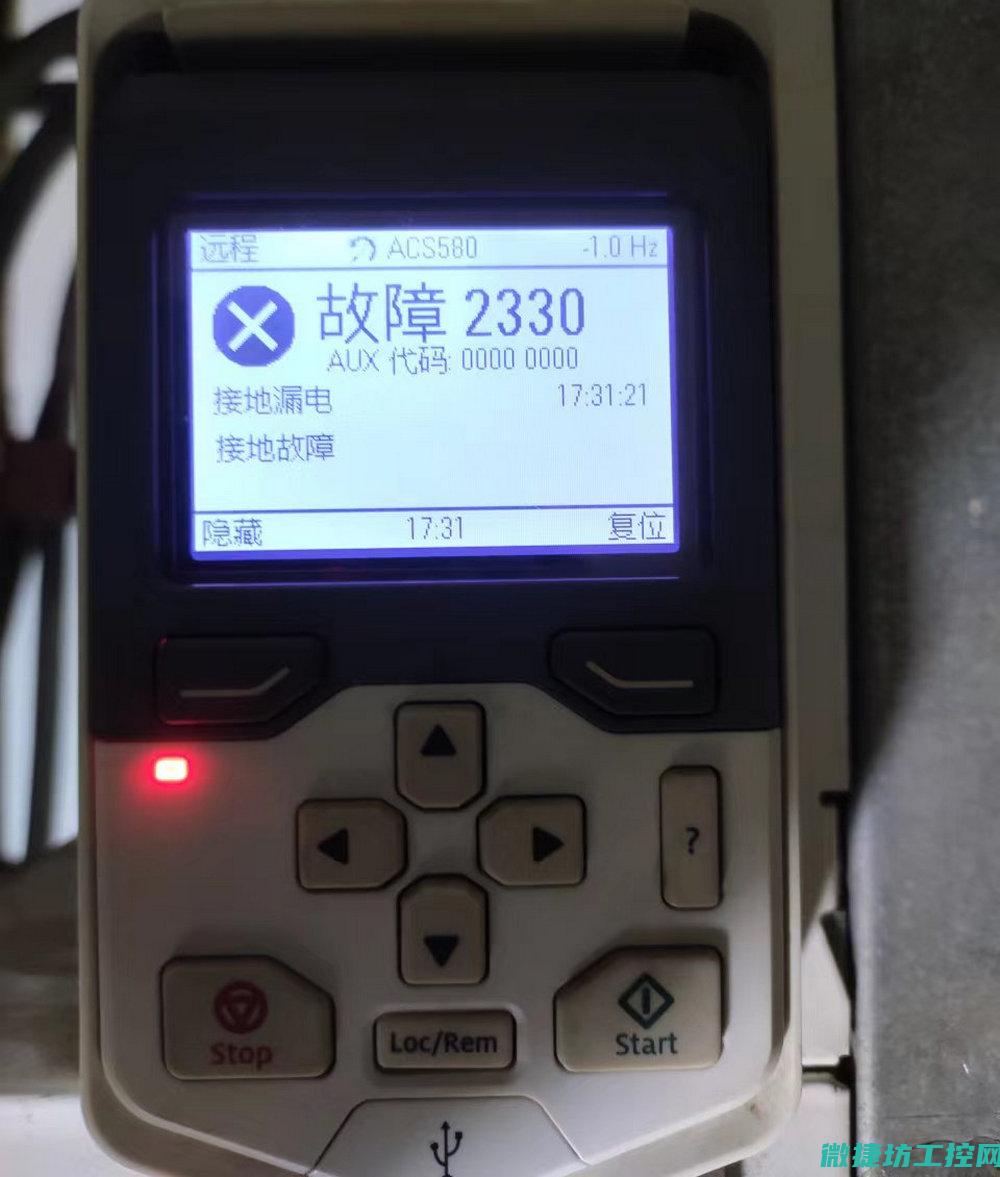

1. 检查变频器显示面板：查看故障代码、电流值等参数，初步判断过流故障的原因。
2. 检查负载：确认电机所带负载是否正常，是否有过重或卡死的情况。
3. 检查外部电路：检查变频器输出侧电缆、电机等是否有短路、接地等故障。
4. 检查电机：检查电机内部是否有短路、绕组损坏等故障。
5. 检查变频器参数：确认变频器参数设置是否正确，如V/F曲线、限流电阻等。
6. 检查电网环境：检查电网电压是否稳定，温度是否过高，以及周围是否有干扰源。

四、处理措施

1. 减轻负载：根据实际需要调整负载，使电机在额定范围内运行。
2. 修复外部短路：检查并修复变频器输出侧的短路、接地等故障。
3. 修复电机故障：如电机内部有故障，应及时修复或更换电机。
4. 调整参数：根据实际需要调整变频器的参数设置，确保变频器在最佳状态下运行。
5. 改善环境：改善电网环境，保持电网电压稳定，降低温度，减少干扰源等。
6. 更换损坏的元器件：如变频器内部的元器件损坏，应及时更换。
7. 增加散热措施：在变频器周围增加散热设施，如散热风扇、散热片等，以降低变频器运行时的温度。
8. 定期维护：定期对变频器进行维护，包括清洁、紧固接线端子、检查电容器等，以确保变频器的正常运行。
9. 寻求专业帮助：如无法自行处理过流故障，应及时联系专业维修人员或厂家技术支持，以获得更专业的帮助。

五、预防措施

1. 定期检查负载：定期检查电机所带负载的情况，确保负载在额定范围内。
2. 定期检查外部电路：定期检查变频器输出侧的电缆、电机等，确保其无短路、接地等故障。
3. 定期检查电机：定期对电机进行检查，发现故障及时修复。
4. 定期检查变频器：定期对变频器进行检查和维护，确保其处于良好状态。
5. 改善运行环境：改善电网环境，保持电网电压稳定，降低温度，减少干扰源等。
6. 合理设置参数：根据实际需要合理设置变频器的参数，避免参数设置不当导致过流故障。
