欧姆龙变频器故障代码及其接线端子图解析

一、引言

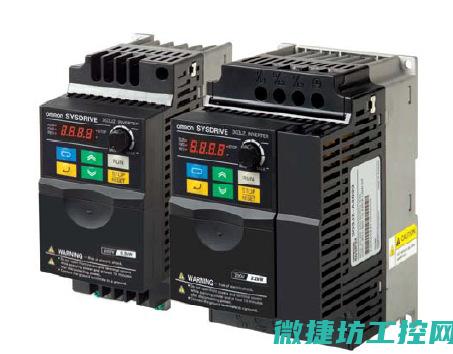

欧姆龙变频器作为一种优秀的电力调整设备，广泛应用于工业控制领域。
在使用过程中，了解和识别变频器的故障代码对于快速排除故障、保障生产线的稳定运行具有重要意义。
本文将详细介绍欧姆龙变频器的故障代码及其接线端子图，以帮助读者更好地理解和应用。

二、欧姆龙变频器故障代码

欧姆龙变频器在发生故障时，会通过显示面板输出相应的故障代码。常见的故障代码包括：

1. UV故障代码：表示变频器供电电压不足或输入电源异常。这时需要检查供电电源是否符合变频器要求，以及电源线路是否畅通。
2. OV故障代码：表示变频器输出侧过压。需要检查变频器输出侧是否有短路、过载等问题，同时确认电机负载是否合适。
3. OL故障代码：表示变频器过载。需要检查电机是否超载，变频器散热是否良好等。
4. PF故障代码：表示变频器内部电源故障。需要检查变频器内部电路及元器件是否损坏。
5. EH故障代码：表示变频器与plc通信异常。需要检查变频器与PLC之间的通信线路是否畅通，通信参数设置是否正确。

除以上常见故障代码外，欧姆龙变频器还可能显示其他代码，具体可查阅相关使用手册或咨询厂家。

三、欧姆龙变频器接线端子图解析

为了更好地理解欧姆龙变频器的接线方式，以下将对接线端子图进行解析：

1. 电源接线端子：连接变频器与交流电源之间的接口，通常为L1、L2、L3三个端子，用于接入三相交流电源。
2. 输入信号端子：连接控制信号与变频器的接口，如启动、停止、正反转等控制信号。
3. 输出信号端子：连接变频器与电机之间的接口，包括U、V、W三相输出。
4. 通讯接口端子：用于变频器与外部设备（如PLC）进行通信的接口，如RS232、RS485等通信协议。
5. 其他功能端子：如多功能输入端子、多功能输出端子、脉冲输入端子等，用于实现变频器的特殊功能。

在接线过程中，需严格按照接线端子图的标识进行接线，确保接线正确无误。
同时，应注意接线的安全性，避免短路、过载等问题。

四、故障代码分析与排除方法

在了解故障代码及其含义后，接下来是如何分析和排除故障。以下是一些常见的故障排除方法：

1. UV故障代码：检查供电电源是否符合要求，确保电源线路畅通无阻。
2. OV故障代码：检查变频器输出侧是否有短路、过载等问题，调整电机负载至合适范围。
3. OL故障代码：检查电机是否超载，清理变频器散热片等以保证良好散热。
4. PF故障代码：需联系专业维修人员，检查变频器内部电路及元器件是否损坏。
5. EH故障代码：检查变频器与PLC之间的通信线路是否畅通，确认通信参数设置正确。

在排除故障时，应遵循由简到繁的原则，先检查外部因素（如电源、线路等），再检查内部元器件。
同时，应注意安全，避免造成二次损坏。

五、结论

本文详细介绍了欧姆龙变频器的故障代码及其接线端子图，帮助读者更好地理解和应用变频器。
了解和识别变频器的故障代码对于快速排除故障、保障生产线的稳定运行具有重要意义。
在接线过程中，应严格按照接线端子图的标识进行接线，确保接线正确无误。
同时，应注意安全，避免短路、过载等问题。
在排除故障时，应遵循由简到繁的原则，先检查外部因素，再检查内部元器件。
希望本文能对读者有所帮助，更好地应用和维护欧姆龙变频器。
