线切割变频器故障代码及接线解析

一、引言

线切割机作为一种精密加工设备，在工业生产中扮演着重要角色。
变频器作为线切割机的核心组件之一，负责控制电机的工作状态。
当变频器出现故障时，会导致线切割机无法正常工作，影响生产效率。
因此，了解线切割变频器故障代码及接线方法对于维护设备正常运行具有重要意义。

二、线切割变频器简介

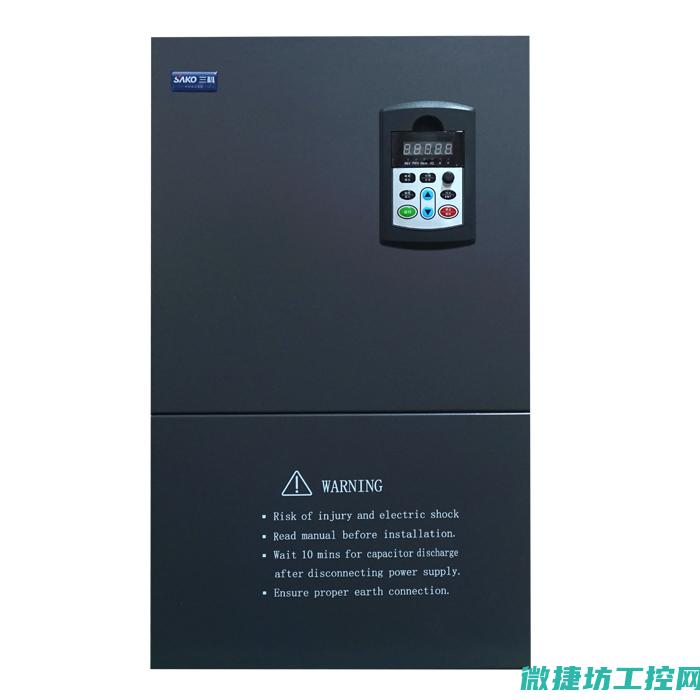

线切割变频器是一种用于控制线切割机主轴电机速度的装置，通过改变电源频率来实现电机的调速。
变频器内部包含多个电子元件，如整流器、滤波器、逆变器等，这些元件的正常工作是实现电机稳定控制的关键。

三、故障代码解析

1. 过流故障（OC）

过流故障是指变频器输出电流超过额定值。
可能原因包括电机过载、变频器内部故障等。
解决方法包括检查电机负载情况，检查变频器散热情况，以及检查变频器内部元件是否损坏。

2. 过压故障（OV）

过压故障是指变频器直流母线电压过高。
可能原因包括电网电压过高、制动电阻损坏等。
解决方法包括检查电网电压，更换损坏的制动电阻。

3. 欠压故障（UV）

欠压故障是指变频器直流母线电压过低。
可能原因包括电网电压不稳定、电容器老化等。
解决方法包括检查电网电压，更换老化电容器。

4. 短路故障（SC）

短路故障通常指变频器输出侧发生短路。
可能原因包括电机绕组短路、接线错误等。
解决方法包括检查电机绕组情况，检查变频器接线是否正确。

四、线切割变频器接线方法

1. 接线前准备

在接线前，需要确保变频器、电机及电源已经断电，并使用万用表等工具检查线路是否畅通，避免短路等故障。
同时，准备好相应的接线工具和材料，如螺丝刀、接线端子、绝缘胶带等。

2. 接线步骤

（1）连接电源线路：将电源线路连接到变频器的电源输入端，并确保接线牢固可靠。

（2）连接电机线路：将电机线路连接到变频器的输出端，注意电机的旋转方向应与变频器设定的方向一致。

（3）连接控制信号线路：根据需要将控制信号线路连接到变频器的控制端，如启动、停止、正反转等控制信号。

（4）检查接线：在接线完成后，再次检查线路连接是否正确，确保没有接错或接触不良的情况。

3. 注意事项

在接线过程中，需要注意以下几点：

（1）确保电源已经断电，避免触电危险。

（2）注意线路的相序，避免接错导致设备损坏。

（3）保证接线牢固可靠，避免松动导致接触不良或短路故障。

（4）对于控制信号的接线，需要注意信号的传输距离和抗干扰能力，确保控制信号的准确性。

五、结语

本文详细介绍了线切割变频器故障代码及接线方法，希望能对广大工程师和维修人员有所帮助。
了解故障代码有助于快速定位问题并进行维修，而正确的接线方法则是保证设备正常运行的关键。
在实际应用中，还需要根据具体情况灵活处理，确保生产线的稳定运行。
