短路保护器的操作指南和使用技巧：了解短路保护器的工作原理

一、引言

在电力系统中，短路保护器扮演着至关重要的角色。
当电路中发生短路或其他异常状况时，短路保护器能够及时切断电流，以防止设备损坏和安全事故的发生。
本文将详细介绍短路保护器的工作原理、操作指南以及使用技巧，帮助用户更好地理解和应用这一关键设备。

二、短路保护器的工作原理

短路保护器的工作原理主要基于电流检测和判断。
当电路中的电流超过设定值时，短路保护器会自动切断电源，以避免设备损坏。
具体工作原理如下：

1. 电流检测：短路保护器内部装有电流互感器或电流传感器，用于实时检测电路中的电流。
2. 判断与决策：根据检测到的电流值，短路保护器内部的控制单元进行判断。当电流超过设定值时，控制单元会发出指令。
3. 切断电源：接到指令后，短路保护器内部的触点会迅速断开，从而切断电路中的电源。

三、操作指南

1. 安装前准备：

（1）确保了解短路保护器的规格、型号及性能参数，选择与电力系统相匹配的保护器。

（2）熟悉安装说明书，按照要求准备所需的工具和材料。

2. 安装过程：

（1）选择合适的安装位置，确保短路保护器安装在干燥、通风、无腐蚀性气体的环境中。

（2）按照安装说明书的要求，连接电源线和负载线。

（3）确认所有连接牢固可靠，无松动现象。

3. 使用前检查：

（1）检查短路保护器的工作指示灯是否正常。

（2）确认触点是否处于正常状态，无明显的烧蚀或损坏。

（3）测试保护器的动作性能，确保其能够在设定的时间内切断电源。

4. 日常使用注意事项：

（1）定期检查短路保护器的工作状态，如发现异常应及时处理。

（2）避免随意更改设定参数，以免影响保护器的性能。

（3）遵循使用说明书的要求，进行维护和保养。

四、使用技巧

1. 设定合适的保护参数：根据电力系统的实际情况，设定合适的短路保护器参数，以确保其能够在短路发生时迅速切断电源。
2. 了解和识别故障类型：熟悉短路保护器显示的故障类型，如过载、短路等，以便快速定位和处理故障。
3. 维护保养：定期对短路保护器进行维护保养，如清理灰尘、检查触点状态等，以确保其保持良好的工作状态。
4. 正确处理故障：当短路保护器发生故障时，应遵循使用说明书的要求，正确处理故障，避免扩大故障范围。
5. 留意环境温度和湿度：短路保护器的性能受环境温度和湿度的影响，使用时应注意环境条件的控制，以保证其正常工作。
6. 与其他保护装置配合使用：为了提高电力系统的安全性，可将短路保护器与其他保护装置如过欠压保护器、浪涌保护器等配合使用，以实现多重保护。

五、总结

本文详细介绍了短路保护器的工作原理、操作指南以及使用技巧。
希望通过本文的介绍，读者能更好地了解和应用短路保护器，确保电力系统的安全和稳定运行。
在实际使用过程中，请遵循本文提供的指南和技巧，以确保短路保护器的有效性和安全性。

---

本文目录导航：

• 低压断路器的功能有哪些？
• 空气开关的工作原理是什么
• 空气开关有什么作用？

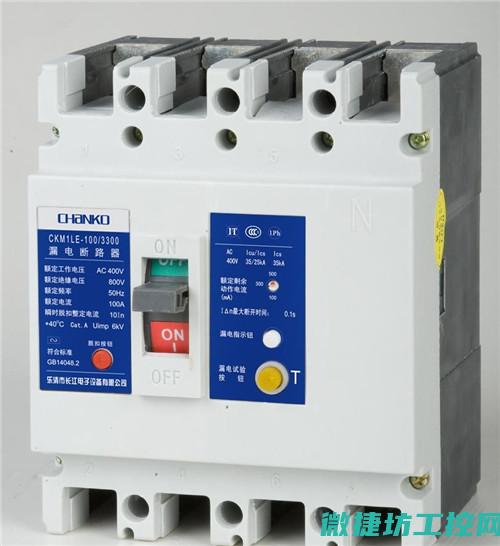

低压断路器的功能有哪些？

过载和短路保护①过载长延时保护。 采用热动式(双金属元件)作过载长延时保护时，其动作源为I2R，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。 但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。 如果过载长延时脱扣器是采用全电磁式(液压式，即油杯式)，则延时脱扣特性要变化，最小动作电流要变大110％—140％，因此，交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。 ②短路保护。 热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路（直流)，需将原交流的整定电流值乘上一个1．3的系数。 全电磁型的短路保护与热动电磁型相同。 2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。 辅助、报警触头，交直流通用。 电动操作机构，用于直流时要重新设计。 3、由于直流电流不像交流有过零点的特性，直流的短路电流(甚至倍数不大的故障电流)的开断；电弧的熄灭都有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量。 4、除传统的热磁脱扣器外，电子脱扣器也得到了广泛应用。 电子脱扣器的一个重要优点在于在环境温度变化的情况下，仍能稳定地工作。

空气开关的工作原理是什么

空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。 断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。 ．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。 断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。 ．具有复式脱扣器。 反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。 脱扣方式有热动、电磁和复式脱扣3种。

空气开关有什么作用？

空气开关（又称断路器）在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。 空气开关的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。 短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。 空气开关的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，空气开关具有很高的分断能力和限流能力。 具有复式脱扣器。 反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。 脱扣方式有热动、电磁和复式脱扣3种。 当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。 当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。 主触点通过操作机构(手动或电动)使之闭合的，其触点系统由于装有灭弧装置因而不仅能接通或切断正常的工作电流，还能在发生故障时迅速切断比正常工作电流大好几倍的故障电流，从而能有效地保护电路中的电气设备。 开关的脱扣机构是一套连杆装置。 当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。 如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。 按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。 在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把街铁往下吸引而顶开锁钩，使主触点断开。 欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。 一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。 当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。
