汽车继电器作为汽车电气系统中的重要组成部分，承担着控制电流、保护电路及实现自动化控制的功能。
了解汽车继电器的工作原理及常见故障处理方法，对于保障汽车正常运行、提高行车安全性具有重要意义。
本文将详细介绍汽车继电器的工作原理、常见故障处理及正确的接线方法。

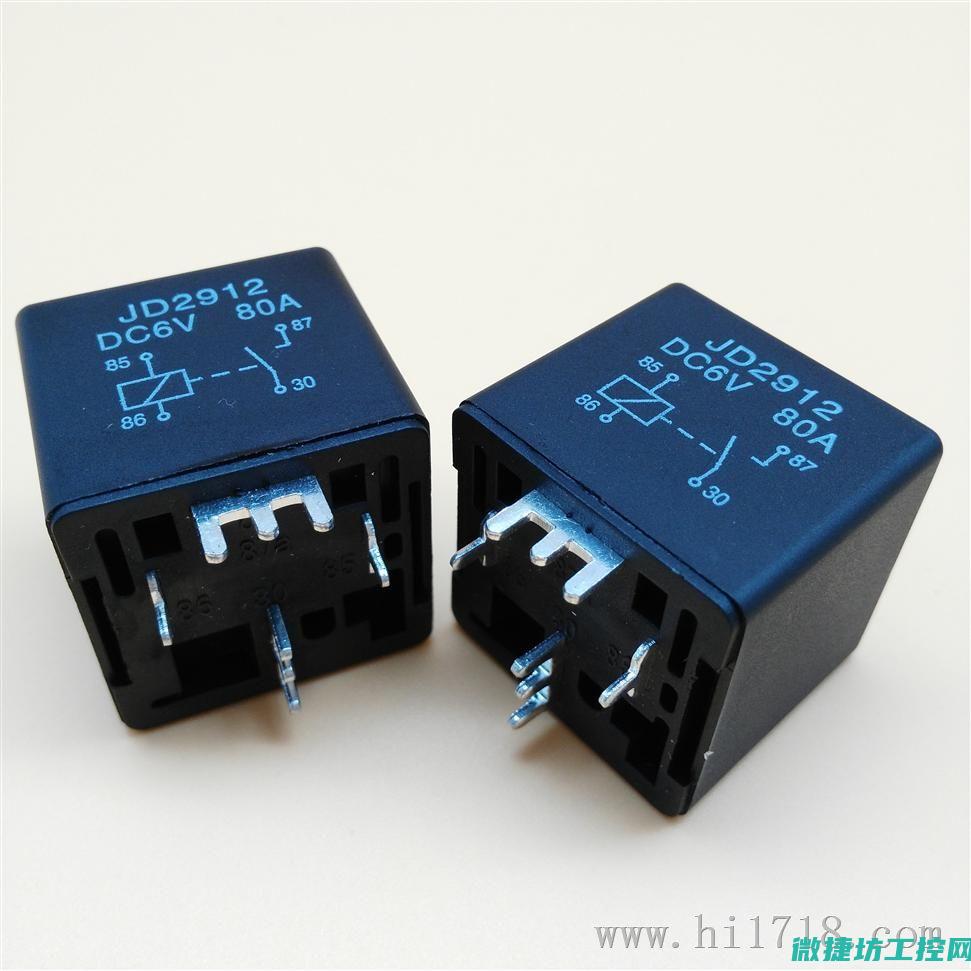

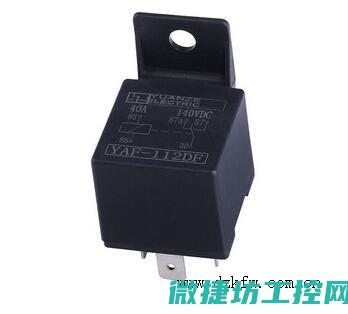

汽车继电器是一种电气控制器件，主要由电磁系统和触点系统构成。其工作原理如下：
1. 电磁系统：当继电器线圈通电时，产生磁场，吸引继电器触点动作。
2. 触点系统：触点包括常闭触点、常开触点和公共触点。当继电器线圈未通电时，常闭触点处于闭合状态，常开触点处于断开状态；当线圈通电时，常闭触点断开，常开触点闭合。
汽车继电器通过控制电磁系统的通断电，实现触点系统的开关动作，从而控制汽车电路的通断，实现电路的控制和保护功能。
1. 触点烧蚀：由于长期使用或电流过大，触点表面可能出现烧蚀现象。处理方法为更换烧蚀严重的触点。
2. 线圈故障：线圈绝缘层损坏、短路或断路等故障。处理方法为更换故障线圈。
3. 继电器内部积碳：由于灰尘、杂质等导致内部积碳，影响继电器正常工作。处理方法为清理内部积碳，保持继电器干净。
4. 接线松动：继电器的接线处松动，导致接触电阻增大，影响电路的正常工作。处理方法为检查紧固接线处，确保连接牢固。
5. 电磁干扰：汽车电气系统中的电磁干扰可能导致继电器误动作。处理方法为加强电磁屏蔽，减少干扰源等。
汽车继电器的接线方法直接关系到其工作性能和安全可靠性。正确的接线方法如下：

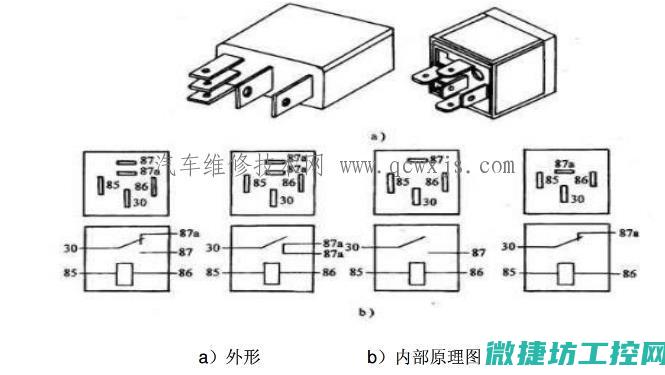

1. 识别继电器线圈和触点：继电器有标记的线圈端子和触点端子，需正确识别并连接。
2. 连接电源：将继电器线圈接入电源，注意正负极性，不可接反。
3. 连接负载：将继电器的常开触点与负载连接，常闭触点可根据需要与其他电路连接。
4. 检查接线：检查接线是否牢固，避免虚接或接触不良。
5. 测试工作：完成接线后，测试继电器的工作性能，确保正常工作。
1. 在进行汽车继电器更换或维修时，应先断开电源，避免触电事故。
2. 接线时，应确保接线端子清洁、无锈蚀，以保证良好的电气接触。
3. 接线后，应进行绝缘测试，确保电路的安全性和可靠性。
4. 在使用继电器时，应注意其额定参数（如电压、电流等）是否符合要求，避免过载使用。
5. 定期对汽车继电器进行检查和维护，确保其良好的工作状态。
汽车继电器作为汽车电气系统中的重要组成部分，其工作原理及常见故障处理方法对于车主和维修人员来说具有重要的实际意义。
通过本文的介绍，希望读者对汽车继电器的工作原理、常见故障处理及正确接线方法有更深入的了解，以保障汽车的正常运行和行车安全。
电磁继电器，它有一个线圈，在线圈中通入电流时，在它周围就产生磁场，也就是说，它变成了一个电磁铁，在它的磁极处，有一个软铁做的衔铁，作为动触点，当通电时，街铁被吸引过来，就可以实现与静触点的断开或闭合，从而可以控制电路的通断，它实质就是一个能自动控制的开关。 可以实现低电压弱电流控制高电压强电流，还可以实现远距离控制及自动控制等。
道理很简单，我们在加装倒车影像时，要从倒车灯开关哪里取电，由于大众车的变速箱电脑将倒车灯的电压控制的很小，而倒车影像需要比较大的电压，所以不能正常给倒车影像供电，我们就要从蓄电池接线给倒车影像供电，但是要用到一个继电器来控制，继电器结构原理 继电器是一种电子控制器件,通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流参考资料：我想你一看就会明白。
利用了电磁效应来控制机械触点达到通断目的，给带有铁芯线圈通电-线圈电流产生磁场-磁场吸附衔铁动作通断触点，整个过程是“小电流-磁-机械-大电流”。 继电器的作用本质是用一个回路（一般是小电流）去控制另外一个回路（一般是大电流）的通断，而且这个控制过程中，两个回路一般是隔离的。 扩展资料：继电器的种类很多，按输入量可分为电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等，按工作原理可分为电磁式继电器、感应式继电器、电动式继电器、电子式继电器等，按用途可分为控制继电器、保护继电器等，按输入量变化形式可分为有无继电器和量度继电器。 量度继电器是根据输入量的变化来动作的，工作时其输入量是一直存在的，只有当输入量达到一定值时继电器才动作，如电流继电器、电压继电器、热继电器、速度继电器、压力继电器、液位继电器等。 参考资料来源：网络百科-继电器
