变频器接线故障解析及应对策略

一、引言

变频器作为现代电气传动控制领域的关键设备，其性能的稳定性和安全性至关重要。
在变频器实际应用过程中，由于接线不良或不正确导致的故障占据相当大的比例。
因此，本文将深入探讨变频器接线过程中可能出现的故障及解决方案，并结合控制图进行详细解析。

二、变频器接线概述

变频器主要由整流、滤波、逆变等电路组成，通过改变电机供电频率来实现电机转速的调节。
变频器接线包括主回路接线、控制接线以及保护接地线等。
正确的接线方式对于变频器的正常运行至关重要。

三、变频器常见接线故障及原因

1. 电源线接线故障

（1）接线不良：由于接线端子松动、连接处脏污或腐蚀等原因导致接触电阻增大，使变频器供电不稳定。

（2）电源线过细：电源线承载电流能力不足，导致线路发热，影响变频器性能。

2. 控制线路接线故障

（1）控制线路断路：由于线路老化、损坏或接线错误导致控制信号无法传输到变频器，影响变频器的正常运行。

（2）控制线路短路：线路短路可能导致变频器内部元件损坏或烧毁。

3. 接地故障

（1）接地不良：接地电阻不符合要求，可能导致设备外壳带电，存在安全隐患。

（2）错误接地：错误的接地方式可能导致设备性能异常或损坏。

四、变频器接线故障应对策略及检查方法

1. 接线前准备

在接线前，应仔细检查导线外观，确保无损伤、裸露等现象。
同时，核对导线的规格和数量，确保符合设计要求。
还需检查接线端子的质量，确保接触良好。

2. 接线过程注意事项

（1）按照图纸要求进行接线，确保线路走向正确。

（2）接线时，应确保线路不受拉力，避免造成接触不良或损坏。

（3）接线后，应再次核对线路，确保无误。

3. 故障检查方法

（1）目视检查：检查接线端子是否松动、脱落，导线是否有破损、裸露等现象。

（2）万用表测试：通过万用表测试线路的通断情况，检查是否存在断路或短路现象。
对于控制线路，还需检查信号的传输情况。

（3）试运行检查：在接通电源后，观察变频器的运行状况，检查是否有异常现象。
如有异常，应及时处理。

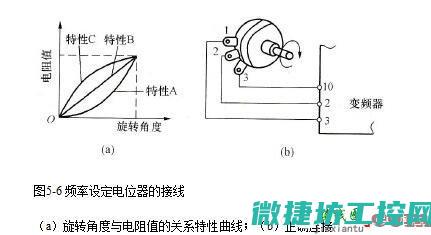

五、变频器接线控制图详解

为了更好地理解变频器的接线过程及故障应对方法，下面结合变频器接线控制图进行详解。
变频器接线控制图主要包括电源接线图、控制接线图以及保护接地线图等。
在查看接线控制图时，应注意以下几点：

1. 核对图纸与实际设备是否相符，确保图纸的准确性。
2. 按照图纸要求的线路走向进行接线，确保线路无误。
3. 注意线路的标识，如线号、用途等，方便后续的维护和检查。
4. 在接线过程中，如发现图纸与实际不符或存在疑问，应及时与设计人员沟通。

六、总结

变频器接线故障对于设备的正常运行具有重要影响。
因此，在接线过程中，应严格按照要求进行操作，确保线路的准确性和稳定性。
同时，在出现故障时，应及时排查和处理，避免故障扩大。
通过本文的介绍，希望读者对变频器接线故障有了更深入的了解，并能在实际应用中灵活应对。
