随着工业自动化水平的不断提高，工控机系统在制造业中发挥着越来越重要的作用。
洪江机床厂作为一家具有深厚制造背景的企业，一直致力于提高生产效率、降低成本并提升产品质量。
本文将探讨洪江工控机系统的功率优化策略及其实践应用，以提高系统性能、降低能耗并增强整体竞争力。

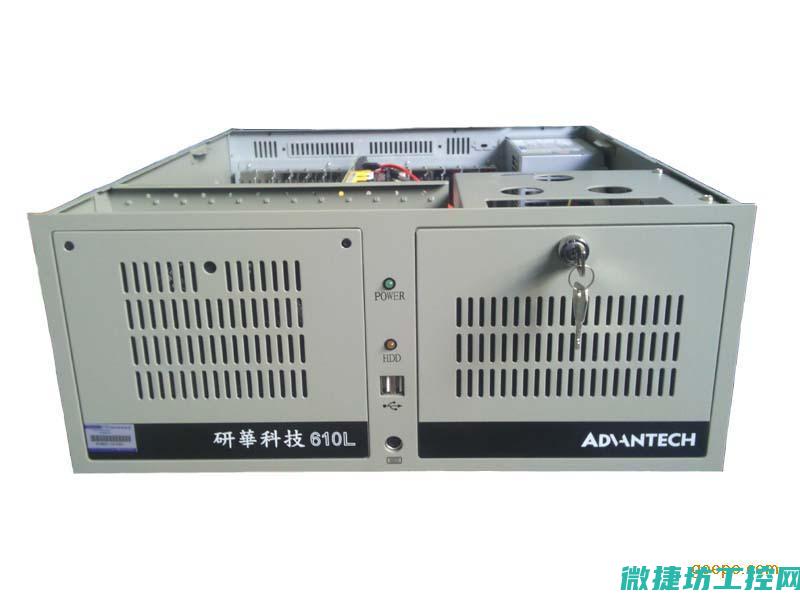

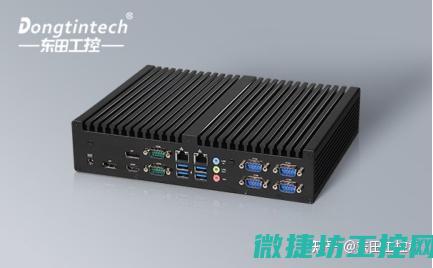

洪江工控机系统是一种用于工业自动化的计算机系统，其核心任务是实现生产过程的自动化控制和监测。
该系统涉及多种硬件设备和软件技术，包括工业控制器、传感器、执行器、人机界面等。
洪江机床厂的工控机系统具备高度的可靠性和稳定性，能够满足复杂生产环境的需求。
随着生产需求的不断提高，对系统的功率性能也提出了更高的要求。
1. 优化硬件设计：选用低功耗处理器、优化内存配置和采用节能电源。通过对硬件设备的合理选择和配置，可以降低系统整体的功耗水平。
2. 软件优化：采用高效的操作系统和应用程序，优化代码结构，减少不必要的资源占用。通过智能算法对系统资源进行合理分配，提高系统的运行效率。
3. 节能控制策略：采用先进的节能控制算法，如模糊控制、神经网络控制等，实现对生产设备的精准控制，降低能耗。
4. 优化散热设计：通过合理的散热设计，确保系统在高温环境下正常运行，降低因过热导致的功耗增加。
5. 管理优化：加强设备的维护保养，定期检查设备的运行状态，及时发现并解决潜在问题。同时，建立完善的能耗管理制度，对生产过程进行实时监控和管理。
1. 硬件设备升级：选用低功耗处理器和节能电源，优化内存配置。在关键设备中应用变频技术和高效电机，降低能耗。
2. 软件优化：采用高效的操作系统和应用程序，对代码进行精细化调整，减少资源占用。同时，引入智能算法对系统资源进行合理分配，提高运行效率。
3. 节能控制实施：在生产设备上应用先进的节能控制算法，如模糊控制和神经网络控制。通过精确控制生产设备的运行状态，实现能耗的降低。
4. 散热设计改进：对设备散热结构进行优化设计，采用高效散热材料和技术，确保系统在高温环境下的稳定运行。
5. 能源管理系统的建立：引入能源管理系统，对生产过程进行实时监控和管理。通过数据分析，找出能耗高的环节并进行针对性优化。
1. 能耗降低：系统整体的能耗水平得到显著降低，提高了能源利用效率。
2. 性能提升：通过软硬件优化和节能控制策略的实施，系统性能得到了显著提升，提高了生产效率和产品质量。
3. 成本降低：能耗降低带来直接的经济效益，降低了生产成本，提高了企业的竞争力。
4. 维护成本降低：通过加强设备的维护保养和管理优化，降低了设备的故障率，减少了维修成本。
通过实施洪江工控机系统的功率优化策略和实践应用，我们取得了显著的效果，包括能耗降低、性能提升和成本降低等。
这有助于提高企业的生产效率、降低成本并提升产品质量。
未来，我们将继续探索更先进的功率优化技术，为洪江机床厂的发展提供有力支持。
PLC是可编程序控制器，又叫工控机，可以完成一些模拟电路、逻辑电路。 所以在学习PLC之前最好能掌握一点模拟电路、数字电路的知识。 PLC编程语言比较简单，可以说是一学就会，这个不用掌握太高的相关知识！我现在就在学习PLC呢
温度传感器系统设计
对传感器型号的选用应该首先考虑使用方便，变换电路简单等特点。 现存的传感器类型很多，根据对传感器的应用分析，AD590是应用较普遍的一类传感器。 温度传感器AD590是电流输出型温度传感器，以电流输出量作为温度指示，其电流温度灵敏度为1μA/K。 它的输出电流精确地正比于绝对温度，可以作为精确测温元件。 AD590只需要一个电源(+4V～+30V)，即可实现温度到电流源的转换，使用方便。 AD590的校准精度可达±0.5℃，当其在常温区范围内校正后，测量精度可达±0.1℃。 作为一种正比于温度的高阻电流源，它克服了电压输出型温度传感器在长距离温度遥测和遥控应用中电压信号损失和噪声干扰问题，不易受接触电阻、引线电阻、电压噪声的干扰，因此，除适用于多点温度测量外，特别适用于远距离温度测量和控制。 因此，选用温度AD590传感器与可达到设计要求。
要想克服简单电路的缺陷，就要使得增益调整和补偿调整相互独立。 本文设计了具有独立调节功能的测温电路，具体如图3-1所示。 AD590的输出电流I=（273+T）uA（T为摄氏温度），因此测得电压U01=（273+T）uA×10KΩ=（273+T）×10-2V。 但由于AD590的增益有偏差，电阻也有误差，因此应对电路进行调整。 调整的方法为：把AD590放于冰水混合物中，调整电位器R1，使U01=2.732V；或者在室温（25 C）的条件下通过调节电位器R2，使电压U02=-2.73V，调整电位器R3，使U0=1.25V。 这种调整的方法，可以保证在0℃或25℃附近有较高精度。
本设计是温室温度控制系统，其基本控制原理是：单片机定时对炉温进行检测，经A/D转换得到相应的数字量，在送到微机进行相应的判断和运算，输出控制量控制加热功率，从而实现对温度的控制。 系统结构图如下点及用途：由于该系统仅实现单一的温度控制，所以硬件结构简单，而接口及外扩芯片应用较少，成本低，在抗干扰措施上硬件采用了光电隔离，软件采用滤波程序，所以系统抗干扰的能力强，稳定性好，能满足工业中各类温度控制要求。
第一章 系统性能指标及方案的确定系统要求的主要技术指标：（1）要求温室温度分三档：一档为温室、二档为40℃、三档为50℃。 （2）具有实时显示温度（三位××.×℃）。 （3）当不能保证要求温度时，给出报警信号。 系统分析及总体设计方案：一、硬件电路方案的确定：（1）温度检测元件及放大器，A/D转换芯片选择：温度检测元件及放大器放大倍数的选择，按控制范围和精度要求考虑。 该部分采用热电偶，因为热电偶是温度测量中使用最广泛的传感器之一。 放大器选择AD521，A/D转换用0801使量化误差满足性能指标要求。 （2）温度控制电路选择：温度控制电路采用了可控硅调节规律方式。 双向可控硅在50HZ交流电源和 加热电路中，只要在给定周期里改变可控硅开关的接通时间，就能改变加热功率的目的，从而实现温度调节。 (3)人机通道方案选择：报警电路的选择：由于该系统所控制的温度有确定的范围，这就要求报警电路有上下限报警并指示功能，因此，可采用声光报警，即声音报警采用蜂鸣器接到8031的P6口上，而发光报警采用发光二极管即可并有红黄之分，区别上下限，正常运行时绿等亮。 定时电路的选择：由于该系统主控电路的电源为220V/50HZ，工频交流电，经电压比较器LM311，过零触发器MC后产生频率为50HZ的单稳态脉冲，此时脉冲一路作为触发脉冲，一路作为该系统的外部定时（100ms）送给T0，T1计数器计数。 二、 软件方案确定：本设计是采用传统的PID控制，比较实际温度和炉温得到的偏差，通过对偏差的处理获得控制信号来调节可控硅的通断，用以实现对电阻炉的控制，从而调节温室温度。 三、 软、硬件功能划分软件和硬件是计算机系统的两大组成部分，它们的目的是一致的都是为了解决特定的问题，实现特定的功能；他们的作用是相辅相成的，如果增加软件的任务，就能减少硬件的任务，简化硬件电路；相反加重硬件的任务，增强硬件的功能则可减轻软件的负担，简化编程。 因此，合理地分配软件所承担的任务充分利用MCS-51本身丰富的软件硬件功能，特别是它的软件控制功能，力争用最少的外部电路构成系统，完成系统要求的任务。 1.硬件（1） 前向通道：包括传感器（热电偶）、A/D转换器（ADC0801）、放大器（AD521）（2）人机通道：包括显示电路、拨码盘、报警电路（3）后向通道：包括脉冲触发电路、两个加热电路2.软件（1）温度检测：包括定时采样和软件滤波。 （2）温度控制的实现：即根据温度给定值的大小，决定2台电炉的通电与断电实现温度控制。 （3） T。 定时器产生每一次的定时中断，作为本系统的采样周期，T1计数器决定控制脉冲的时间。 （4） 显示有关状态。 （5） 输出报警信息。 四、 系统结构框图及基本工作原理根据应用系统的要求及软硬件功的划分，初步设计应用系统结构如1-1图工作原理：单片机定时对炉温进行检测，经A/D转换得到响应得数字量，再送到微机进行判断和运算，输出控制量，去控制加热功率，从而实现对温度的控制。
电动调节阀工作原理
2009-10-20 10:03
电动调节阀工作原理 ：压力控制的叫电动调节阀，电动球阀啊、电动碟阀、智能调节阀，其实都是电动阀 扭距电动阀大 调节形式上 电动阀可以粗略控制开度 实现原理就是在电机转动过程中停止。 结构：由电动执行机构和调节阀连接组合后经过调试安装构成电动调节阀。 工作电源：AC22V 380V等电压等级。 通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 流量特性介绍：电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。主要有：线性特性，等百分比特性及抛物线特性三种。 应用领域：电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。 安装：电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。 类似产品：与电动调节阀功能相似的还有：自力式调节阀。 电动调节阀不需外加能源，通过调节设定点控制温度。当温度升高，阀门根据温度变化成比例的关闭。 电动调节阀包含一个控制阀和一个温控器（包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞），电动执行器 依靠选择不同的温度状态应用。温度调节阀根据液体膨胀原理操作，如果在传感器上的温度升高，将使得液体填充物同时加热并膨胀，在工作活塞的作用下阀门关闭，此时将冷却介质。通过设定点键可以一步步调整，电动二通阀可以在标尺上读出。所有的温控器都配有一个超温安全保护设备设计思路： （1）对温度进行测量、控制并显示，首先必须将温度的度数（非电量）转换成电量，然后采用电子电路实现题目要求。可采用温度传感器，将温度变化转换成相应的电信号，并通过放大、滤波后送A/D转换器变成数字信号，然后进行译码显示。 （2）恒温控制：将要控制的温度所对应的电压值作为基准电压VREF，用实际测量值与VREF进行比较，比较结果（输出状态）自动地控制、调节系统温度。 （3）报警部分：设定被控温度对应的最大允许值Vmax，当系统实际温度达到此对应值Vmax时，发生报警信号。 （4）温度显示部分采用转换开关控制，可分别显示系统温度、控制温度对应值VREF，报警温度对应值Vmax。 原理框图：
这是三相逆变器的电路拓路图，用于三相交流电机。 你的无刷电机应该是直流电机。 方法类似，电路中有三个桥臂，6个IGBT，你只需要一个就够了。 功率小的话，可用三极管替代IGBT。 基极通过一个电阻连接单片机的PWM输出端口。 单片机输出PWM波形，PWM的方波占空比与等效直流电压成正比。
